1. 數據分析的背景
3-2. 與物流流程圖的關係
1) 何謂物流流程圖（一般論）
物流流程圖（物料流程圖/Material Flow Diagram）是一張將配送中心內商品的物理動線（從進貨至檢品、入庫、保管、揀貨、分揀、包裝、出貨等候、裝車等一連串工程）進行圖表化與結構化的整體工程圖。
不單僅止於表示作業步驟的流程圖，透過描繪出「從哪個工程移動至哪個工程、以何種包裝/搬運型態、移動處理了多少物量」的物量動線，有助於早期發現倉庫內的瓶頸、極小化區域間動線，以及優化佈局設計。
2) 從EIQ分析製作定量物流流程圖的實踐步驟
不侷限於一般的概念圖（定性流程圖），為製作能承受工程設計的「附帶物量數值的定量物流流程圖」，Tera計算採用以下邏輯。
步驟 1： 透過EIQ分析製作「EIQ矩陣表」
針對反映未來構想值的目標日（設計基準日）出貨實績數據執行EIQ分析。製作交叉單品等級（5區分）與送貨目的地等級（5區分）的「25區塊矩陣表」，將整箱出貨與散貨出貨各自的物量分布視覺化。
步驟 2： 於EIQ矩陣表進行「物流設備（物料搬運）」之配置
根據劃分為25區塊的單品等級特性（流動性・出貨頻率），為各區塊配置最佳的保管設備與作業設備。
- 高流動分區（A1・A2等級）: 配置自動倉庫（PL_AS/RS）、外箱自動倉庫、電動移動貨架、流利貨架、自動分揀機（Sorter）等。
- 中・低流動分區（B・C・D等級）: 配置棧板貨架、中輕量固定貨架、旋轉貨架等。
步驟 3： 自動算出各工程之「通過物量」
基於配置的物流設備，自動統計從進貨至出貨各工程線路（進貨月台 → 保管區域 → 補充線路 → 揀貨分區 → 分揀區域 → 出貨月台）的通過物量。物量不僅計算單純的「數量（散貨數）」，更算定為設計所需之實效單位（外箱數、棧板數、揀貨出庫次數、容積m³、重量kg）。
步驟 4： 基於定量數據完成物流流程圖（物料流程）

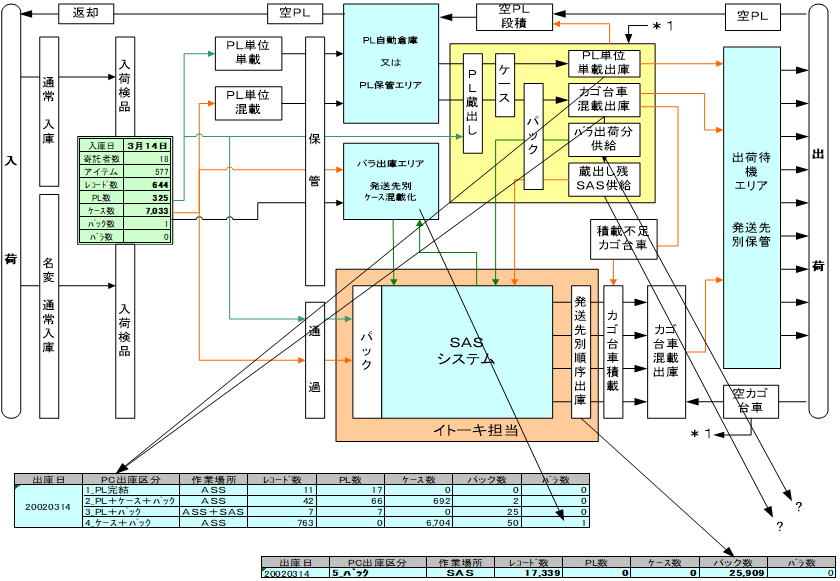

於物流流程圖上的各箭頭與線路標註算出的工程別通過物量數值以完成圖表。藉此，「從哪種設備搬運多少棧板至下一個分揀區域」、「從揀貨貨架產生多少列作業」得以定量視覺化，成為物料搬運設備所需處理能力、設置台數與面積的直接算出依據。
