衛生管理・設施品質指南

4-6. 因應HACCP之物流設施

1. HACCP法與建築物設備的基本要件

基於HACCP（危害分析重要管制點 Hazard Analysis and Critical Control Point）的衛生管理，與物流設施・工廠中的建築物設備息息相關。因為HACCP原本是「製程管理的手法」，但要讓它正確發揮功能，前提是必須具備滿足「一般衛生管理程序（PRP）」的建築物結構・設備環境。

1.1 分區（Zoning，明確分離作業區域）

為了防止污染擴大（二次污染・交叉污染），會被要求建築物內的區域必須能根據衛生等級進行物理上的分隔。

• 依潔淨度進行區域劃分：
  • 污染作業區: 卡車月台、拆外箱區域、廢棄物保管場所
  • 準潔淨作業區: 首次保管區域、挑選・檢驗區域
  • 潔淨作業區: 食品外露的加工・包裝區域、分裝區域
• 設備上的對策： 透過牆壁或隔間板進行物理上的阻斷、在各區域間設置空氣簾（Air curtain）或雙重門。

1.2 人員與貨物動線分離（防止交叉）

需要規劃出污染物不會因為搬入路徑或作業員的移動而被帶入潔淨區域的動線計畫。

• 單向通行（One-way）動線： 從原物料的搬入到產品的出貨，貨物不會逆流的建築物配置。
• 人・物動線分離： 將作業員的入場路線與貨物的搬入路線完全分開。
• 專用前室・衛生洗手設備： 在進入潔淨區域之前，配置鞋底清洗機、浴塵室（Air shower）、感應式自動洗手設備・手部消毒器。

1.3 地板・牆壁・天花板的結構要求概要

部位	因應HACCP的設備・規格要求
地板（Floor）	・具備耐藥品性・耐熱性・防塵性的塗裝地板（如水性聚氨酯等）。 ・為了能用水清洗而具備適當的排水坡度（約1/50〜1/100）。 ・讓牆壁與地板的接合處帶有弧度的「R型施工（踢腳板）」（防止污垢堆積）。
排水溝（乾式/濕式）	・防止積水的不鏽鋼製排水溝（U字溝）。 ・設置存水彎（Trap）・防蟲網以防止害蟲或惡臭逆流。
牆壁・天花板	・不會積灰塵的平滑防黴・抗菌飾板。 ・防止結露的隔熱結構（結露是發黴的原因）。

2. 正壓空調系統與防蟲・防塵設備

在符合HACCP的設施中，為了將生物性・物理性危害（害蟲、灰塵、懸浮細菌等）的入侵阻絕在外，會導入能在建築物整體控制空氣流動（氣流）與防護開口部的設備系統。

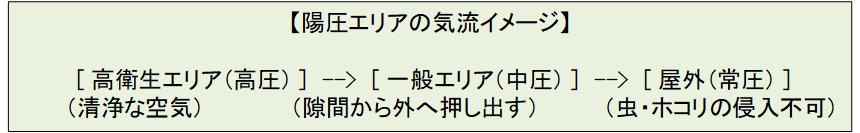

2.1 正壓空調系統的機制

所謂正壓化，是指「將房間內的氣壓，保持在比相鄰區域或室外還要高」的系統。

• 原理與空氣流動： 透過控制使給氣量（從外部引入的空氣量）大於排氣量，讓庫內處於高氣壓狀態。如此一來，在打開門或捲門的瞬間就會產生「風從庫內往室外吹出」的流動，在物理上將含有蟲子或灰塵的室外空氣推回去，防止其入侵。

• 構成系統的重要設備：
  • 外氣處理空調機（OA風扇）+ HEPA/中高效濾網: 事先將引入外氣中的微粒子或蟲子攔截・過濾後，再將風送入庫內。
  • 壓差控制風門（Damper）: 自動調節並維持各房間之間的氣壓差（例如：潔淨區與污染區之間約10〜15Pa）保持恆定。

2.2 開口部的防蟲・防塵設備

對於因為貨物搬出搬入等無可避免會接觸到室外空氣的「開口部」，會結合正壓化採取多重防護措施。

設備名稱	機制與作用
門封（Dock shelter） / 門罩（Dock seal）	在卡車靠港時，用緩衝墊或布幕將車體與建築物開口部的縫隙緊密覆蓋，阻斷室外空氣直接入侵。
連鎖式（Interlock）雙重捲門	設置2道捲門，並進行「當A開啟時B就不會開啟」的控制。讓室外空氣與庫內直接通風的瞬間降至零。
高速快速捲門（Sheet shutter）	透過感測器偵測，以每秒2公尺左右的高速自動開關。將開啟時間縮短至極限。
空氣簾推拉（Push-pull）方式	在捲門開啟時，從上部往下部吹出強風的牆壁（空氣簾），阻斷蟲子飛入或灰塵進入。

2.3 監控與捕蟲設備（二次防衛措施）

• 監控用捕蟲器（捕蟲燈）： 將黏紙式UV燈捕蟲器配置在出入口附近或主要動線上，定期分析捕捉到的蟲子數量・種類，並活用於阻斷孳生源。
• 防蟲燈（黃綠色LED・黃色穿透貼膜）： 在室外月台或出入口附近，採用阻斷了容易吸引蟲子之紫外線波長的專用照明。

2.4 導入設備時在施工・設計上的注意事項

• 確保建築物的氣密性（Air-tight）： 如果氣密性低，即使變成正壓，空氣也會從縫隙跑掉，無法維持壓差。高氣密設計是先決條件。
• 定期維護給氣濾網： 濾網阻塞會導致給氣量下降・變成負壓，因此必須用壓差計進行監控並定期清潔・更換。

3. 門封（Dock shelter）的選定與作用

在食品物流或因應冷鏈（Cold chain）的物流設施中，符合HACCP法規與導入門封，是為了確保貨物品質管理及衛生管理不可或缺的組合。（自2021年6月起，日本國內也已全面強制所有食品相關業者必須進行符合HACCP的衛生管理）

3.1 門封的主要結構類型

這是用來密封・遮蔽建築物開口部與卡車車斗之間縫隙的空氣阻隔（Air shield）設備。

1. 充氣式門封（Air shelter / Inflatable 型）： 用鼓風機讓氣墊充氣膨脹，使其與卡車外圍完全緊密貼合沒有縫隙的類型（在高度低溫管理・因應HACCP的倉庫中為主流）。
2. 海綿門罩（Cushion shelter / Pad 型）： 將卡車尾端擠壓在聚氨酯海綿（Urethane sponge）緩衝墊上來進行密封的類型。
3. 機械式門封（Weight shelter / Sheet 型）： 用有彈性的橡膠布幕覆蓋卡車頂部・側面的類型。

3.2 門封針對HACCP要求的功能

HACCP所要求的管理要件	門封所發揮的作用
防止溫度偏差（CCP管理）	阻斷打開卡車後門時室外空氣（熱氣）的流入。防止低溫前室（+5℃〜+10℃）的溫度上升，維持冷鏈。
防蟲・防塵對策	在物理上將潛藏在室外空氣中的蒼蠅或蚊子等飛行昆蟲、灰塵、廢氣入侵庫內的機率阻絕近100%。
抑制結露・發黴	防止因為室外空氣的濕氣流入低溫庫內而發生的「地板或天花板結露」（防止發黴或滑倒事故）。

※在現代的食品・低溫倉庫中，與用來調整和卡車間地板高度差的「月台高度調整板（Dock leveler）」，以及「附門罩的高速快速捲門」整套搭配・設置是標準的設計。

4. 冷凍・食品倉庫中的連續溫度監控系統

在符合HACCP標準的冷凍・冷藏物流倉庫中，為了防止食品品質變化或細菌繁殖，作為「溫度管理的危害分析重要管制點（CCP / General PRP）」，導入連續溫度監控（資料記錄 Data logging）與即時異常偵測系統是必須的。

4.1 連續溫度監控系統的基本結構

• 溫度感測器（資料記錄器 Data logger）的配置： 高密度配置在天花板附近、出入口附近、冷風吹出口正下方等容易發生溫度變化的地點。利用Bluetooth、Zigbee、LoRaWAN等無線通訊。
• 資料收集閘道器（Gateway，主機）與雲端累積： 以1〜5分鐘的間隔自動發送資料，並以無法竄改的格式保存在雲端等地方。使其能立即輸出供稽核用的圖表報告。

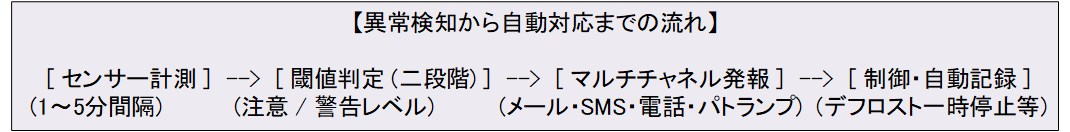

4.2 即時異常偵測與發布警報

• 兩階段的閾值設定：
  • 注意警報（警告）: 在超過管理目標值的階段發布（例如：設定為-20℃但上升至-18℃）。促使現場確認或準備撤離貨物。
  • 極限值警報（緊急）: 在超過HACCP標準上的極限耐受值的階段（例如：達到-15℃）。立即實施緊急應變・產品隔離措施。
• 取消除霜（Defrost）功能： 不會將自動除霜運轉所造成的暫時性溫度上升誤判為異常的演算法（Algorithm）。
• 多管道（Multi-channel）通知： 結合電子郵件、自動語音電話（Auto-Call）、簡訊（SMS）、警示燈・警報器，確保在夜間・假日也能確實通知。

4.3 BCP（停電・通訊障礙）應變與營運管理

障礙情境	設備・系統的應變措施
發生停電	・感測器本體內建電池（可運作數年）。 ・主機・通訊設備連接UPS（不斷電系統）以及緊急發電機。
Wi-Fi / 網路障礙	將數天份的資料存放在感測器本體內部記憶體（Local）。恢復時會自動重新發送・填補缺漏。

• 定期的感測器校正（Calibration）： 每1年〜數年使用標準溫度計進行校正作業並保管證明書。
• 溫度偏差的視覺化（熱像圖 Heat map）： 生成即時的溫度地圖，以鎖定空氣滯留的區域並加以改善。

5. 地板踢腳板R型施工及衛生排水結構

地板與牆壁的接合處（踢腳板）以及排水設備，是為了「在物理上不讓其產生會成為細菌繁殖源的污垢・積水」的最重要結構重點。

5.1 地板與牆壁的轉角處「R型施工（R型踢腳板）」

為了防止直角角落清潔不全，會在接合處做出弧度（R形狀），使其與塗裝地板一體化。

R型施工的注意事項： 為了防止因台車・堆高機撞擊踢腳板部位而產生裂痕，會採用高強度樹脂砂漿或同時設置不鏽鋼製防撞管。

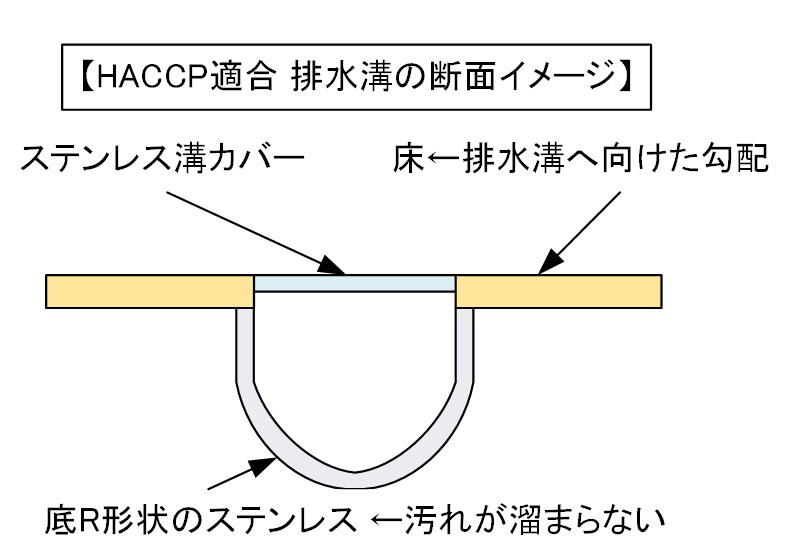

5.2 因應HACCP之排水溝的結構規格

需要水不會滯留且能順暢流動，並且容易打掃的不鏽鋼結構。

部位	施工規格・結構要件	目的・優點
材質	SUS304等的不鏽鋼製（不可為裸露的混凝土）	確保耐藥品性・易清潔性。防止細菌附著。
溝底形狀	底面做成「底部R型（U字型・V字型）」	防止角落堆積污垢，維持流速。
排水坡度	在溝槽本身做出約1/100〜1/50（1〜2%）的坡度	讓積水歸零，完全流入存水彎。
落水頭・存水彎（Trap）	防蟲・防臭水封存水彎 ＋ 提籠（過濾籃）	防止害蟲・惡臭逆流與攔截垃圾。

5.3 地面坡度與施工時的陷阱

• 用水區域： 確保約1/50〜1/100的水流坡度。
• 乾燥區域： 設置約1/100〜1/200的微小坡度或專用集水井。
• 注意事項（施工不良・剝離）： 在點交前的「灑水測試」中驗證是否有凹陷積水。此外，為了防止異種材質（金屬飾板・塗裝地板・混凝土）因膨脹差異而產生剝離，需適當施作具伸縮彈性的接縫密封（Silicon）。

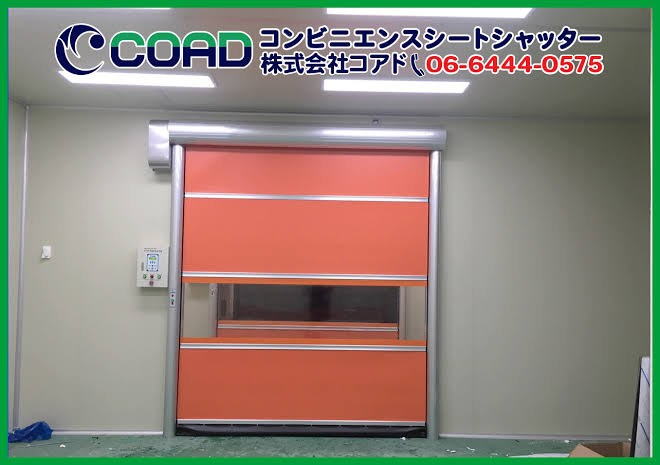

6. 因應HACCP設施捲門的基本功能與控制・運用

在因應HACCP的食品倉庫或工廠中，捲門是為了達成「防止外部害蟲・灰塵入侵」、「維持溫度管理」、「防止交叉污染」的重要設備。不使用一般的重型鐵捲門，而是採用氣密性・快速開關性優異的功能性捲門。

6.1 因應HACCP捲門所被要求的4個主要功能

• 透過高速開關將開啟時間降至最低：
  • 功能: 以每秒1.5公尺〜3.0公尺的高速自動開關。
  • 效果: 將開口部的開啟時間縮短至極限，降低外部空氣流入或害蟲・灰塵進入的風險。
• 高氣密性與防縫隙對策（側邊毛刷・拉鍊結構）：
  • 功能: 在軌道部或下部的縫隙配置防漏風毛刷、高氣密拉鍊，以及緊密貼合的橡膠條。
  • 效果: 防止正壓空調的空氣外洩，並防止微小的蟲子從縫隙入侵。
• 易清潔性與抗菌・防黴・防蟲材質：
  • 功能: 門簾布料採用已進行抗菌・防黴・防蟲（抗UV）加工的高耐久PVC（聚氯乙烯）門簾及不鏽鋼框架。
  • 效果: 容易進行水洗或擦拭消毒，防止捲門本身成為細菌孳生源。
• 透過非接觸感測器連動防止交叉污染：
  • 功能: 不使用手動開關，而是透過埋入地下的地感線圈（Loop sensor）、人體・車載感測器、腳踏式開關等來運作。
  • 效果: 作業員或堆高機駕駛員不需要直接用手觸摸開關，防止接觸傳染。

6.2 在HACCP環境中使用的主要控制・運用方法

系統・控制	概要與在衛生上的作用
連鎖（Interlock，雙重捲門）控制	將2道捲門（或門）連動，「直到其中一道捲門完全關閉前，另一道就不會開啟」的機制。讓前室變成氣閘室（Air lock），不讓外部空氣直接進入作業區域。
空氣簾（Air curtain）連動控制	在捲門上升動作的同時，自動噴射強風空氣簾，在開口部形成空氣牆，雙重阻斷蟲子入侵。
緊急備用（安全功能）	萬一發生停電或緊急情況時，能透過手動操作（緊急釋放桿）或緊急備用電源輕鬆開啟・逃生。

7. 捲門主要製造商的特徵・功能比較與選定檢查清單

在日本的HACCP因應高速快速捲門市場中，小松電機產業、文化Shutter、三和Shutter工業這3家公司佔據了最高的市占率。由於各家製造商的優勢與結構特徵不同，配合自家設施的優先課題（氣密性・自我修復性・耐久性・衛生管理）來選定是非常重要的。

7.1 3家主要製造商的特徵與優勢

1. 小松電機產業（產品名稱：門番 / MONBAN）

身為高速快速捲門的先驅，在工廠・物流設施中擁有壓倒性的實績。

• 主要特徵：
  • 「無管（Pipeless）」與高氣密性: 門簾中不使用金屬管，排除了金屬管脫落或損壞的風險。透過高氣密拉鍊結構（無管類型），發揮高度的防蟲・防塵性能。
  • 自動自我修復功能: 即使堆高機等撞擊門簾導致其從軌道脫落，在開關動作時也會自動恢復到軌道內的結構（大幅削減因事故造成的修繕成本與停工時間）。
  • 衛生特化規格: 驅動部或管線全不鏽鋼化的食品工廠專用機型非常齊全。

2. 文化Shutter（產品名稱：Air Keeper大飛快強 / Air Keeper系列）

擁有建材綜合製造商獨有的綜合實力，在防蟲・節能性能上具有優勢。

• 主要特徵：
  • 優異的密封結構: 透過門簾兩端的「拉鍊結構」與「特殊氣密結構」，兼顧高抗風壓性能與防止漏風。
  • 豐富的門簾變化: 備有阻斷昆蟲具趨光性波長的「防蟲橘/黃色門簾」，以及用於防結露・防寒對策的「保溫隔熱門簾」等，可依環境選擇的選項豐富。
  • 智慧連動: 擅長與空氣簾或空調系統、AGV（自動搬運車）進行系統連動控制。

3. 三和Shutter工業（產品名稱：Quick Saver / Quick Saver V）

在堅固性與施工・售後維護體制的完善度上享有盛譽。

• 主要特徵：
  • 高耐久性與穩定運作: 能夠抵禦強風環境（如室外月台附近等），即使在大型開口部也能穩定高速運作的高剛性。
  • 自我修復機型（Quick Saver V）: 碰撞時門簾會脫落以吸收衝擊，並在上升時自動恢復的安全設計。
  • 全國維護網: 遍布日本全國的服務據點，具備24小時365天的緊急維修・點檢應變能力是其優勢。

7.2 因應HACCP捲門的選定檢查清單

根據設施或設置地點（區域），比較・檢討以下重點來進行選定。

評估重點	檢查內容	建議規格・選定基準
設置地點（室內/室外）	是否會受到風壓影響	・靠近室外: 抗風壓性能高的有框・含金屬管或高強度拉鍊型。 ・室內前室: 以高氣密・高速度（每秒2公尺以上）為最優先。
損壞風險（車輛頻率）	堆高機等碰撞的可能性	在頻繁使用堆高機的地方，「自動自我修復功能」是必須的。
衛生等級（水洗）	是否進行消毒・水洗	指定窗框・外殼類為全不鏽鋼（SUS304）規格。
防蟲・遮光對策	蟲子飛入或陽光直射	調整防蟲加工門簾（橘色・黃色）或透明窗的位置・有無。
與其他設備的連鎖（Interlock）	雙重控制或感測器連動	有無內建連鎖基板、支援AGV通訊、連動空氣簾。

8. 捲門的價格行情・施工費用以及降低成本的方法

導入（或更換改建）1台因應HACCP的高速快速捲門的費用行情，以標準的室內尺寸（W2.5m × H2.5m〜3.0m左右）來說，1台大約是「總額 150萬日圓 〜 300萬日圓左右（未稅）」為參考標準。

會根據設置地點（室外/室內）、衛生規格（不鏽鋼框等）、有無安全功能（自我修復等），價格區間會有很大的變動。

8.1 依規格的費用行情（每1台・未稅）

規格類型	特徵・主要設置地點	本體價格參考	設置施工費＋電機工程費	合計概算費用
標準・高氣密機型	室內隔間用、防蟲門簾、附感測器	100萬 〜 160萬日圓	30萬 〜 50萬日圓	130萬 〜 210萬日圓
高衛生・不鏽鋼規格	食品加工場・水洗區域用（全SUS框、防水）	150萬 〜 230萬日圓	35萬 〜 55萬日圓	185萬 〜 285萬日圓
碰撞自我修復・高抗風機型	堆高機頻繁出入的產線、鄰接室外月台處	180萬 〜 280萬日圓	40萬 〜 60萬日圓	220萬 〜 340萬日圓
冷凍・冷藏對應（防霜）機型	保溫隔熱門簾、門簾內部內建加熱器	220萬 〜 350萬日圓	45萬 〜 70萬日圓	265萬 〜 420萬日圓

8.2 工程費的明細與加算要素

施工費用不僅僅是單純的本體安裝，還包含HACCP環境或安全營運所需的以下工程。

• 基本設置施工費（約20萬日圓〜30萬日圓）： 本體框架組裝、吊掛門簾、壁虎固定。
• 一次・二次電機工程費（約10萬日圓〜20萬日圓）： 將電源拉至控制盤、連鎖配線、各種感測器（地感線圈、人體感應、光電等）接線。
• 現有捲門拆除・清運費（若是更換現有捲門: 約10萬日圓〜15萬日圓）： 舊捲門的拆除、搬出、產業廢棄物處理費用。

8.3 選配・連動控制造成的追加成本

• 連鎖控制（雙重捲門連動）： ＋10萬日圓 〜 20萬日圓（連動控制盤・配線費）
• 空氣簾連動： ＋15萬日圓 〜 30萬日圓（空氣簾本體＋連動繼電器 Relay）
• AGV・AMR（自動搬運車）無線連動： ＋10萬日圓 〜 25萬日圓（通訊介面基板）

8.4 導入時降低成本的重點

透過一次大量下單多台，可以共用施工團隊的交通費或電機工程的基本費用，大約能將每1台的施工單價壓低10〜15%左右。此外，不僅是防蟲門簾單體的性能，透過加上「碰撞時的自我修復功能」，包含導入後的修繕・維護費用在內，可以大幅降低生命週期成本（Life cycle cost）。
