6-1.物流施設における機能・設備および床仕様
本ページは、物流施設の主要機能と必要な設備群、高床・低床仕様のコスト比較、建物側搬出入設備、および床の基本性能・塗床仕上げに関する説明。
1. 物流施設の機能と建物側の主要設備
物流施設は、単なる荷物の保管場所ではなく「商品の流れをスムーズに制御する拠点」として機能します。必要な機能と、それを支える建物側の主要設備は以下の通りです。

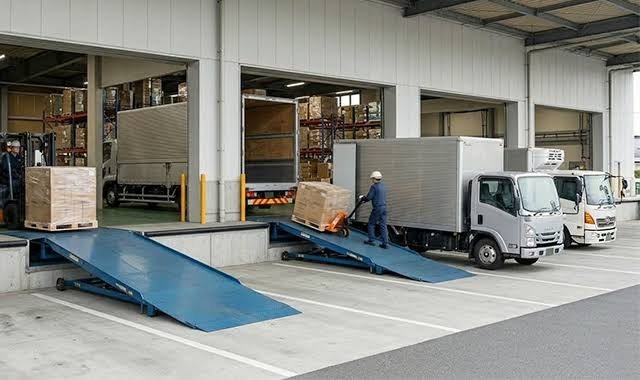

トラックと床面の段差を埋めるドックレベラー. 出典: WareRise | 物流倉庫に関わる建設プロジェクト
1.1 物流施設の主要機能
- 荷受・検品機能: 入庫した商品の数量や状態を検査し、受け入れる。
- 保管・管理機能: 商品の特性（温度帯・危険度・サイズ）に合わせて最適な状態で在庫管理する。
- ピッキング・加工機能: 注文に応じて指定の商品を収集し、梱包やラベル貼りなどの流通加工を施す。
- 出荷・搬送機能: 配送ルートや便ごとに仕分け、集約してトラックへ積み込む。
1.2 建物側に求められる必要設備一覧
| カテゴリ | 設備・仕様 | 機能と役割 |
|---|---|---|
| 搬出入設備 | トラックバース | 車両の着車スペース。庇（ひさし）を深く設計し雨天時の濡れを防ぐ。 |
| ドックレベラー | バースとトラック荷台の段差・隙間を解消し、フォークリフトの直接進入を可能にする。 | |
| 縦方向の移動 | 荷物用エレベーター | パレットや大荷重荷物を階層間で垂直搬送する。 |
| 垂直搬送機（VMC） | 建築基準法上のエレベーターより高速かつ省スペースで自動搬送する。 | |
| 建築・床構造 | 高床・低床仕様 | 海コン・大型車用（高床:約1m）や集配車用（低床:フラット）の使い分け。 |
| 高耐荷重床 | 1.5t/㎡程度の耐荷重と、粉塵を防ぐ防塵塗装仕上げ。 | |
| 十分な有効天井高 | ラック保管効率を高めるため、各階5.5m〜6.5m程度を確保。 | |
| 環境・防災 | 温度管理（冷蔵・冷凍） | コールドチェーン対応の断熱構造・防露設備・空調ユニット。 |
| 防災・セキュリティ | スプリンクラー、防火シャッター、入退室管理（ゲート・カメラ）。 | |
| 動線・労働環境 | ランプウェイ | 大型トラックが上層階へ直接アクセスするためのスロープ構造。 |
| アメニティ | 従業員用の休憩室、食堂、売店、ドライバー用シャワー室。 |
2. 建物側搬出入設備（バース・ドックレベラー・遮断設備等）の詳細
物流施設における搬出入設備は、屋外の輸配送トラックと屋内の保管・作業エリアをつなぐ「物流の玄関口」であり、施設全体の稼働効率と安全性を左右する重要な設備群です。
2.1 トラックバース（トラック着車スペース）
トラックを停車させ、荷卸し・荷積みを行うための専用エリアです。
- 形状タイプ:
- 接車（フラット）型: トラックを建物に対して垂直に接車させる標準的な形状。
- ノコギリ刃（ソーノース）型: 敷地奥行きが狭い場合に、トラックを斜め（45度など）に停めさせて旋回半径とスペースを節約する形状。
- 主要付帯設備:
- 庇（ひさし）: 雨天時の荷傷みや荷物の濡れを防ぐ。大型車が完全に隠れるよう奥行き5m〜8m以上を確保するのが先進的施設の主流。
- 車輪止め・ガイドレール: トラックの安全な誘導と、着車時の壁面衝突防止。
2.2 床高構造（高床・低床）の比較
| 構造 | 床面の高さ | 特徴・主な用途 |
|---|---|---|
| 高床式（たかゆかしき） | GL+1.0m〜1.1m | トラック荷台の高さと倉庫床面を水平にする構造。 ・用途: パレット輸送、ウイング車、大型トラック中心の拠点。 ・メリット: フォークリフトが荷台へ直接乗り入れ可能。 |
| 低床式（ていしょうしき） | GL±0m（フラット） | 建物床面と屋外路面に段差がない構造。 ・用途: 宅配便集荷場、手積み手卸し、小型トラック・軽バン多用。 ・メリット: 車両の種別を問わず着車でき、ロールボックスパレット（カゴ台車）の転がし移動が容易。 |
| ハイブリッド型 | 高床＋低床 | 同一施設内に高床エリアと低床エリアを双方備え、マルチ用途に対応。 |
2.3 その他搬出入関連設備
- ドックレベラー: 油圧式またはエアバッグ式でプレート（リップ）を上下・伸縮させ、高床バースとトラック荷台の段差・沈み込みを埋める。フォークリフトやハンドリフトが荷台へ直接走行・突入可能となり荷卸し時間を短縮。
- ドックシェルター / ドックシール: クッション材やゴム製シェルターでトラック着車時の隙間を密閉。冷蔵・冷凍・定温倉庫での温度管理維持や、食品・医薬品倉庫での防塵・防虫・防雨を徹底。
- オーバーヘッドドア / 高速シートシャッター: 断熱性に優れた電動オーバーヘッドドアや、接近センサー連動で毎秒数メートル開閉し外気侵入を防ぐ高速シートシャッター。
- ドックロック（トラック固定装置）: 作業中のトラック誤発進事故を防ぐため、後輪やリアバンパーを金属製フックで自動補強・固定する安全設備。
3. 高床・低床仕様のコスト比較
高床式（GL+1.0m〜1.1m）と低床式（GL±0m）の建築・設備コストの違いは、「土工事（盛土・擁壁）の量」「躯体・床の構造強度の増強」「ドックレベラー等の付帯設備」の有無によって発生します。一般的に、高床式は低床式に比べてイニシャル建築コストが約10%〜20%割高になります。
3.1 高床 vs 低床 コスト比較サマリー
| 比較項目 | 高床式（高床バース） | 低床式（フラットバース） | コスト差の要因 |
|---|---|---|---|
| 構造・基礎工事 | 高い | 標準 | バース部を高くするための盛り土・擁壁（擁壁工事）や盛土押さえ構造が必要。 |
| 床・スラブ構造 | やや高い | 標準 | トラックからフォークリフトが直接乗り入れるため、衝撃耐性と高耐荷重設計が必要。 |
| 搬出入設備 | 高い | 非常に安い | ドックレベラー（1台あたり150万〜300万円）やドックシェルターが必須。 |
| 建築コスト全体 | 基準（1.1 〜 1.2） | 基準（1.0） | 高床仕様の方が坪単価・平米単価が上昇する。 |
| メンテナンス費 | やや高い | 低い | ドックレベラーや油圧機器の定期点検・補修費が発生。 |
3.2 高床式で追加発生する主なコスト内訳
- 土木・基礎工事費（盛土・ピット工事）: 床面全体を約1m持ち上げるための大規模盛土または空洞スラブ（ピット構造）工事、および高強度擁壁の設置コスト。
- ドックレベラー設備費: 1車室あたり150万 〜 300万円（本体＋設置費）。10車室分で1,500万〜3,000万円の直接追加費用。
- スロープ・スロープ用外構費用: フォークリフトや人が敷地から高床倉庫内へ進入するための「車道スロープ」や階段の施工費用。
3.3 コストを踏まえた選定基準
【高床式を選ぶべきケース】
・大型トラック（10t車・トレーラー・海コン）やウイング車の利用が中心。
・パレット一括荷卸しが多く、フォークリフトの荷台直接乗り入れが必須。
・雨天時の荷濡れ防止や床面への浸水（水害）対策を重視したい。
【低床式を選ぶべきケース】
・建築イニシャルコストを極力抑えたい。
・カゴ台車の転がし積載や手積み・手卸しが中心（EC物流、宅配集配所など）。
・バン型小型トラック、軽バン、ワンボックス車など多様な車種が接車する。
※近年では、コスト増を受け入れつつも多様なテナント需要に応えるため、「建物の正面側を高床、背面側を低床」とするハイブリッド設計を採用する賃貸型マルチテナント倉庫も増えています。

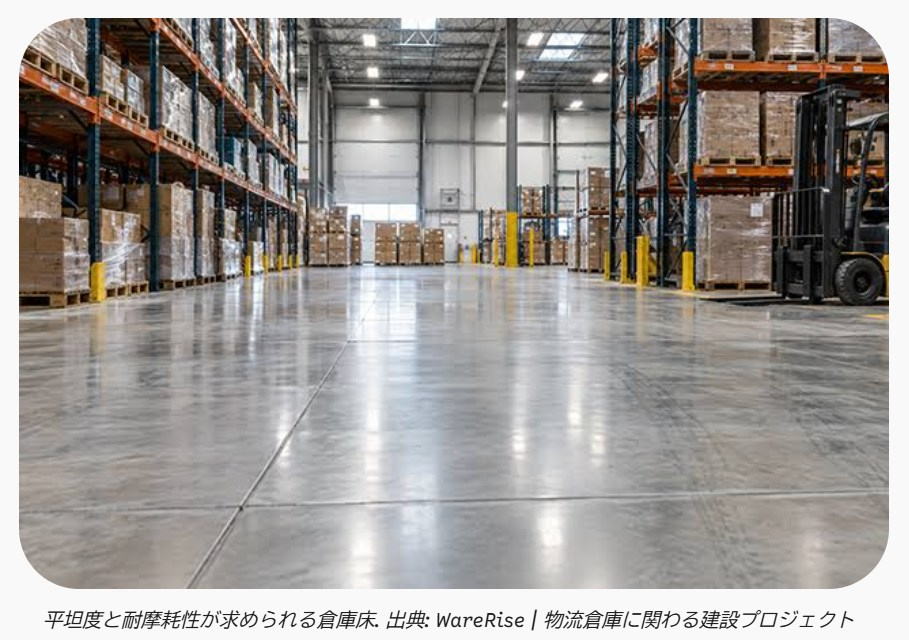

4. 物流施設の床仕様（耐荷重・塗床・平坦度・補修）
物流施設の床は、フォークリフトや自動化機器（AGV/AMR）、高層ラックからの膨大な荷重を支え、日々の摩耗に耐えるための最重要基礎インフラです。
4.1 床に求められる3大基本性能
- 耐荷重性（床スラブ強度）:
- 標準的な一般倉庫:1.5 t/㎡（1.5トン/平方メートル）
- 重量物・重機対応倉庫:2.0 t〜3.0 t/㎡以上
- 高層ラック脚部や大型フォークリフトの集中荷重に耐える強度設計が必要。
- 平坦度（スーパーフラットフロア規格）: 高所作業用フォークリフト（VNAトラック）やAGV/AMR、立体自動ラック運用時、ミリ単位の傾きによる転倒や読み取りエラーを防ぐため高い平滑性が求められます。
- 耐摩耗性・防塵性: 車輪走行によるコンクリート粉じん（摩耗粉）の発生を防ぎ、商品汚損や精密機器故障を回避します。
4.2 代表的な床の仕上げ・塗工方式（塗床）
| 床仕上げの種類 | 特長とメリット | 主な用途・適したエリア |
|---|---|---|
|
表面硬化剤仕上げ
（フェロコン、コンクリート金ごて押さえ） |
コンクリート表層を硬化させ、安価で高い耐摩耗性と防塵性を獲得。最も標準的。 | 一般ドライ倉庫、走行路、出荷バース |
| エポキシ樹脂系塗床 | 耐油性・耐薬品性に優れ、塗膜が固く清掃しやすい。カラーライン施工にも適する。 | 精密機器倉庫、流通加工エリア、歩行帯 |
| 水性ポリウレタン系塗床 | 耐熱性・耐寒性・耐衝撃性に優れ、−30℃環境や熱水洗浄にも耐える。 | 冷凍・冷蔵倉庫、食品加工エリア |
| 帯電防止（静電）塗床 | 静電気の発生を抑え、電子部品の破壊や放電による火災を防ぐ。 | 半導体・電子部品倉庫、危険物倉庫 |
4.3 特殊構造および維持管理のポイント
- 冷凍倉庫（-25℃）特有の「床下凍上防止」構造: コンクリートスラブの下に防湿シート・断熱材を敷き詰め、地中へ電熱ヒーターや通気パイプを通すことで、地盤の凍結・隆起（凍上）を防止します。
- 目地（コンクリート伸縮目地）の処理: フォークリフト通過時の衝撃による欠け（チッピング）を防ぐため、高耐荷重なエポキシ樹脂等の補修材で目地を充填・平滑化します。
- 経年クラック（ひび割れ）の補修: 微細なひび割れもAGV走行センサー異常や車輪破損につながるため、樹脂注入による早期修繕を実施します。
