5-1. 物流施設の安全設備・管理と歩車分離設計
本ページは、物流施設における安全設備・管理体制、ならびに歩車分離（歩行者動線とフォークリフト動線）のレイアウト設計基準および通路幅に関する総合解説ガイドです。
1. 庫内およびバース周りの主要安全設備
物流施設における安全設備・安全管理は、労働災害（フォークリフトや大型車両との衝突事故、保管物の荷崩れ・落下、高所作業からの転落など）を防ぎ、労働安全衛生法に適合した職場環境を維持するための要となります。
1.1 庫内エリアの主要安全設備
作業員とフォークリフトやAGVが混在する空間では、「歩車分離」と「接触・落下防止」をハード面で補強します。

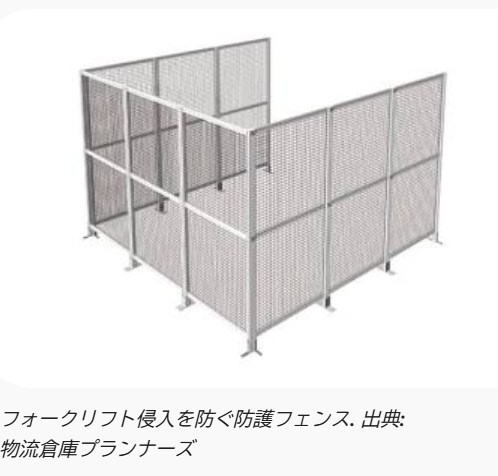

- 人車分離ガードレール・防護フェンス： フォークリフト走行路と作業員の歩行帯を物理的に隔離する高強度ガードポール・ガードレール。
- フォークリフト衝突防止アラート（AIカメラ・レーダー）： 超音波センサーやAIカメラを搭載し、死角に作業員が近づいた際に警報音とLEDストロボ（パトランプ）で警告。
- ラック落下防止プロテクター・ネット： ネステナーやパレットラックの支柱にガードプロテクターを装着し、爪や車輪の衝突によるラック全壊を防止。背面・側面には荷崩れ防止ネットを展張。
- 開口部・交差点の安全設備： 出切りの死角となる交差点へ「超広角カーブミラー」や「人感センサー連動LED警告灯」を設置。中二階（メザニン）の荷揚げ開口部には、転落防止用のインターロック式安全ゲートを採用。
1.2 トラックバース・外構エリアの安全設備
大型車両のバック進入、移動、荷降ろし時における人身事故や建物の破損を防ぎます。
- オートトラックロック（自動車輪止め装置）： トラック着車時に後輪タイヤを自動固定し、作業中の誤発進やフットブレーキ緩みによる事故を物理的に防止。
- ドックライト ＋ バース交信用信号機： コンテナ内を照らす高輝度LEDドックライトと、バース内外に連動設置する信号機（赤・青ランプ）。作業状態を直観的に提示。
- トラックガイドライン・輪止め（車止め）ブロック： 適切な着車位置へ安全に誘導するための地上白線ラインおよびゴム製ストッパー。
2. 安全管理体制と運用ルール（ソフト面）
設備導入だけでなく、労働安全衛生規則に沿った組織的な運用管理が不可欠です。
- 安全衛生委員会と「リスクアセスメント」の実施： 常時50人以上の労働者が働く事業場では「安全衛生委員会」を毎月開催。ヒヤリハット事例を集計し、危険要因を特定・改善するリスクアセスメントを運用。
- フォークリフトの安全管理規則： 有資格者による運転の徹底、始業前点検の義務化、庫内制限速度（例: 8km/h〜10km/h以下）のデジタルガバナー制御。
- 5S運動（整理・整頓・清掃・衛生・習慣）と安全標識： 床面のカラーライン塗装（走行路、歩行路、保管エリア、消火栓前・シャッター下の放置禁止エリアの明示）による整理整頓の徹底。
3. 歩車分離のレイアウト設計基準と通路幅
物流倉庫における歩車分離は、人身事故を防ぎ作業効率を最大化するための重要施策です。労働安全衛生規則の基準および実務上の設計ガイドラインに基づく通路幅とレイアウト設計基準を解説します。
3.1 通路幅の設計基準
通路幅は「法定最低基準」と「安全運用に必要な推奨値」で異なります。フォークリフトの車種（車幅1.1m〜1.3m程度）や荷物幅（パレット幅1.1m〜1.2m）を見込んで設計します。
| 通路の種別 | 法的最低基準（安衛則等） | 設計上の実務推奨幅 | 算出根拠・運用のポイント |
|---|---|---|---|
| 歩行者専用通路 | 0.8m以上（第542条/543条） | 1.2m 〜 1.5m | 作業員のすれ違い（1.2m）や台車押しの併用（1.5m）を想定。 |
| フォークリフト単独（一方通行） | 車幅＋左右各0.5m | 2.8m 〜 3.5m | リーチ車は2.5m〜、カウンター車は3.0m〜を確保。 |
| フォークリフト対面（すれ違い） | 車幅×2＋左右各0.5m | 4.0m 〜 4.5m以上 | メインアイル（主動線）は4.5m以上が標準。 |
| 歩車兼用通路（共存エリア） | 車両部 ＋ 歩行帯分離 | 4.0m 〜 5.0m | リフト対面（4.0m）＋ 歩行帯（1.0m）の並設。 |
3.2 歩車分離レイアウトの3大原則
物理的な隔離と明確な視認性によって、人と車両の動線が交錯する機会を最小限に抑えます。
- 物理的遮断（ハード分離）： ペイント線だけでなく、鋼管製防護ガードレールや高さ1m以上のフェンスで歩行帯を隔離。死角部分には必ずガードポールを設置。
- 立体交差と専用立体ゲート： 走行路を横断するポイントには、「スイングゲート（インターロック付き）」や「センサー連動式自動ゲート」を設置し、一時停止を物理的に強制。
- 一筆書き動線（ワンウェイ化）： すれ違い事故防止のため、アイル（棚間通路）内部は原則「一方通行（ワンウェイ）」レイアウトを採用。
3.3 床面塗装（カラーリング）の標準ルール
- グリーン（緑）： 歩行者専用通路（歩行帯）。
- イエロー（黄）： フォークリフト走行路および区画線。
- 黄黒ハッチング（虎柄）： 危険エリア・放置厳禁エリア（防火シャッター下、消火栓前、非常口付近）。
3.4 ラック間（アイル）における安全対策
- 直角交差の死角対策： ラックの角に「超広角ミラー」や「人感センサー連動型パトランプ」を設置。
- 作業中アイルの立ち入り制限： 高層ラックへの荷揚げ・荷降ろし作業中は、アイル両端にアコーディオンポール等の侵入防止策を張り、歩行者の立ち入りを完全遮断する。
