4-5.HACCP対応物流施設
HACCP適合のための建屋設備概念、陽圧空調システム、防虫防塵対策、ドックシェルター構造、連続温度監視、床巾木R施工・排水構造、および機能性シャッターの選定・運用を説明してます。
1. HACCP法と建屋設備の基本要件
HACCP（ハセップ：Hazard Analysis and Critical Control Point）に基づく衛生管理と、物流施設・工場における建屋（建物）設備は密接に関連しています。HACCPは本来「工程管理の手法」ですが、それを正しく機能させる前提として「一般衛生管理プログラム（PRP）」を満たす建物構造・設備環境が不可欠だからです。
1.1 ゾーニング（作業エリアの明確な分離）
汚染の拡大（二次汚染・交差汚染）を防ぐため、建屋内のエリアを衛生レベルに応じて物理的に仕切る構造が求められます。
- 清浄度別のエリア分け:
- 汚染作業区: トラックバース、外箱解梱エリア、廃棄物保管場所
- 準清浄作業区: 一次保管エリア、選別・検品エリア
- 清浄作業区: 食品が露出する加工・梱包エリア、詰め替えエリア
- 設備上の対策: 壁や仕切りパネルによる物理的遮断、各エリア間のエアカーテンや二重ドアの設置。
1.2 人と荷物の動線分離（交差防止）
汚染物質が搬入経路や作業者の移動によって清浄エリアに持ち込まれない動線計画が必要です。
- 一方通行（ワンウェイ）動線: 原材料の搬入から製品の出荷まで、荷物が逆流しない建屋レイアウト。
- 人・物の動線分離: 作業者の入場ルートと荷物の搬入ルートを完全に分ける。
- 専用前室・衛生手洗い設備: 清浄エリアへの進入手前に、靴裏洗浄機、エアシャワー、センサー式自動手洗い設備・手指消毒器を配置。
1.3 床・壁・天井の構造要求概要
| 部位 | HACCP対応の設備・仕様要求 |
|---|---|
| 床（フロア） | ・耐薬品性・耐熱性・防塵性を備えた塗床（水性ポリウレタン等）。 ・水洗いに備えた適切な排水勾配（1/50〜1/100程度）。 ・壁と床の接合部を丸みを持たせる「R施工（巾木）」（汚れ溜まり防止）。 |
| 排水溝（ドライ/ウェット） | ・水溜まりを防ぐステンレス製排水溝（U字溝）。 ・害虫や悪臭の逆流を防ぐトラップ・防虫網の設置。 |
| 壁・天井 | ・ホコリが積もらない平滑な防カビ・抗菌パネル。 ・結露を防ぐ断熱構造（結露はカビ発生の原因）。 |
2. 陽圧空調システムと防虫・防塵設備
HACCP適合施設では、生物的・物理的危害（害虫、ホコリ、浮遊菌など）の侵入をシャットアウトするため、建屋全体で空気の流れ（気流）と開口部の防護をコントロールする設備システムが導入されます。

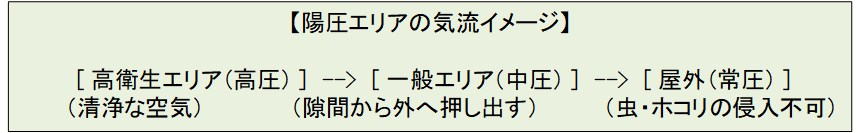

2.1 陽圧（プラス圧）空調システムの仕組み
陽圧化とは、「部屋の中の気圧を、隣接するエリアや屋外よりも高く保つ」システムです。
- 原理と空気の流れ: 給気量（外から取り込む空気量）を排気量より多くコントロールすることで、庫内を高気圧状態にします。これにより、ドアやシャッターを開けた瞬間に「庫内から屋外へ向かって風が吹き出す」流れができ、外気に含まれる虫やホコリの侵入を物理的に押し返します。
- システムを構成する重要設備:
- 外気処理空調機（OAファン）+ HEPA/中性能フィルター: 取り込む外気から微粒子や虫を事前にキャッチ・ろ過して庫内へ送風する。
- 差圧制御ダンパー: 各部屋間の気圧差（例: 清浄区と汚染区の間で10〜15Pa程度）を自動調節して一定に保つ。
2.2 開口部の防虫・防塵設備
荷物の搬入出などでどうしても外気と接する「開口部」には、陽圧化と組み合わせて重層的な防護策を講じます。
| 設備名 | 仕組みと役割 |
|---|---|
| ドックシェルター / ドックシール | トラック着車時、車体と建物開口部の隙間をクッションやシートで密着被覆し、外気の直接侵入を遮断する。 |
| インターロック式二重シャッター | 2重のシャッターを設置し、「Aが開いている時はBが開かない」制御を行う。外気と庫内が直接通気する瞬間をゼロにする。 |
| 高速シートシャッター | センサー検知により毎秒2m前後の高速で自動開閉。開放時間を極限まで短縮する。 |
| エアカーテンプッシュプル方式 | シャッター開放時に、上部から下部へ強い風の壁（エアカーテン）を吹き出し、虫の飛来やホコリの進入を遮断する。 |
2.3 モニタリングと捕虫設備（二次防衛策）
- モニタリング用捕虫器（捕虫灯）: 粘着シート式のUVライト捕虫器を出入口付近や主要動線上に配置し、捕獲された虫の数・種類を定期分析して発生源断絶に活かす。
- 防虫ランプ（黄緑色LED・黄透過フィルム）: 虫が寄り付きやすい紫外線波長をカットした専用照明を屋外バースや出入口付近に採用する。
2.4 設備導入時の施工・設計上の注意点
- 建物の気密性（エアタイト）の確保: 気密性が低いと陽圧にしても隙間から空気が逃げ、差圧が保てなくなります。高気密設計が前提です。
- 給気フィルターの定期メンテナンス: フィルターの目詰まりは給気量低下・陰圧化を招くため、差圧計での監視と定期清掃・交換が必須です。
3. ドックシェルターの選定と役割
食品物流やコールドチェーン対応の物流施設において、HACCPへの法的適合とドックシェルターの導入は、荷物の品質管理および衛生管理を担保するための不可欠な組み合わせです。（2021年6月より日本国内でもすべての食品関連事業者にHACCP沿った衛生管理が完全義務化）
3.1 ドックシェルターの主な構造タイプ
建物の開口部とトラック荷台の間の隙間を密閉・遮蔽するエアシールド設備です。
- エアシェルター（インフレータブル型）： ブロワーでパッドを空気膨張させてトラック外周を完全に隙間なく密着させるタイプ（高度な低温管理・HACCP対応倉庫で主流）。
- クッションシェルター（パッド型）： ウレタンスポンジのクッションにトラックの後端を押し当てて密閉するタイプ。
- ウエイトシェルター（シート型）： 柔軟性のあるゴムシートでトラックの天面・側面を覆うタイプ。
3.2 HACCP要求に対するドックシェルターの機能
| HACCPで求められる管理要件 | ドックシェルターが果たす役割 |
|---|---|
| 温度逸脱の防止（CCP管理） | トラック後門を開けた際の外気（熱気）流入を遮断。低温前室（+5℃〜+10℃）の温度上昇を防ぎ、コールドチェーンを維持。 |
| 防虫・防塵対策 | 外気に潜むハエや蚊などの飛翔昆虫、ホコリ、排気ガスの庫内侵入を物理的に100%近くブロック。 |
| 結露・カビの抑制 | 外気の湿気が低温庫内に流れ込むことで発生する「床や天井の結露」を防止（カビ発生や滑り事故を防ぐ）。 |
※現代の食品・低温倉庫では、トラックとの床高差を調整する「ドックレベラー」および「ドックシール付き高速シートシャッター」とセットで併用・設置するのが標準設計です。
4. 冷食・食品倉庫における連続温度監視システム
HACCP基準を満たす冷凍・冷蔵物流倉庫では、食品の品質変化や細菌繁殖を防ぐ「温度管理の重要管理点（CCP / General PRP）」として、連続温度監視（データロギング）とリアルタイム異常検知システムの導入が必須となります。
4.1 連続温度監視システムの基本構造
- 温度センサー（データロガー）の配置: 天高付近、出入口付近、冷風吹き出し口直下など温度変化が起きやすいポイントに高密度配置。Bluetooth、Zigbee、LoRaWAN等の無線通信を利用。
- データ収集 gateway（親機）とクラウド蓄積: 1〜5分間隔でデータを自動送信し、改ざん不可な形式でクラウド等に保存。監査用グラフレポートを即座に出力可能にする。

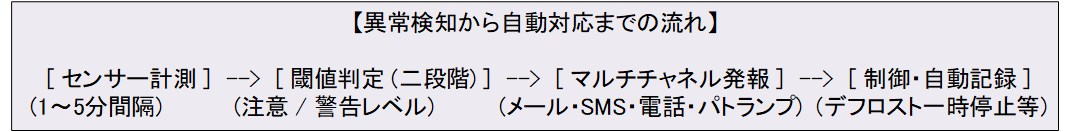

4.2 リアルタイム異常検知とアラート発報
- 二段階の閾値設定:
- 注意アラート（警告）: 管理目標値を超えた段階で発報（例: -20℃設定に対し -18℃に上昇）。現場確認や荷物の退避準備を促す。
- 限界値アラート（緊急）: HACCP基準上の限界耐性値を超えた段階（例: -15℃到達）。即座に緊急対応・製品隔離措置を実施。
- デフロスト（除霜）キャンセル機能: 自動除霜運転による一時的温度上昇を誤検知しないアルゴリズム。
- マルチチャネル通知: メール、自動音声電話（Auto-Call）、SMS、パトランプ・サイレンを組み合わせ夜間・休日も確実に通知。
4.3 BCP（停電・通信障害）対応と運用管理
| 障害シナリオ | 設備・システムの対応策 |
|---|---|
| 停電の発生 | ・センサー本体に内蔵バッテリーを搭載（数年間駆動）。 ・親機・通信機器にはUPS（無停電電源装置）および非常用発電機を接続。 |
| Wi-Fi / ネットワーク障害 | センサー本体の内部メモリに数日分データをローカル保存。復旧時に自動再送・欠損穴埋め。 |
- 定期的なセンサー校正（キャリブレーション）: 1年〜数年ごとに標準温度計による校正作業を実施し証明書を保管。
- 偏温の可視化（ヒートマップ）: リアルタイムの温度マップを生成し、空気の滞留エリアを特定・改善。
5. 床巾木R施工および衛生排水構造
床と壁の接合部（巾木）および排水設備は「細菌の繁殖源となる汚れ・水溜まりを物理的に作らせない」ための最重要構造ポイントです。
5.1 床と壁の立ち上がり部「R施工（R巾木）」
直角角部の清掃不全を防ぐため、接合部に丸み（R形状）を持たせて塗床と一体化させます。
R施工の注意点: 巾木部への台車・リフト衝突によるクラック防止のため、高強度樹脂モルタルの採用やステンレス製ガードパイプを併設します。

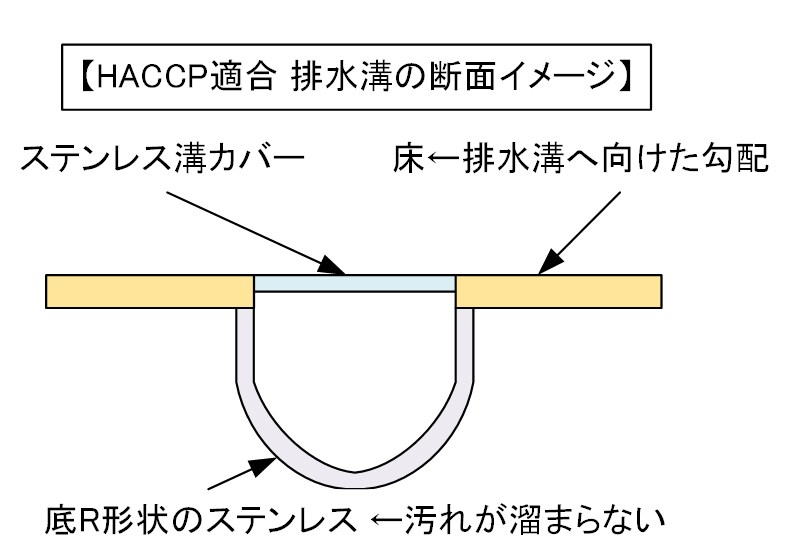

5.2 HACCP対応排水溝の構造仕様
水が滞留せず滑らかに流れ、掃除しやすいステンレス構造が必要です。
| 部位 | 施工仕様・構造要件 | 目的・メリット |
|---|---|---|
| 材質 | SUS304等のステンレス製（コンクリートむき出し不可） | 耐薬品性・清掃性の確保。菌の定着防止。 |
| 溝底形状 | 底面を「底R（U字型・V字型）」にする | コーナーの汚れ溜まり防止、流速の維持。 |
| 排水勾配 | 溝自体に1/100〜1/50程度（1〜2%）の勾配をつける | 水溜まりをゼロにしトラップへ流し切る。 |
| 目皿・トラップ | 防虫・防臭封水トラップ ＋ バスケット（受けカゴ） | 害虫・悪臭の逆流防止とゴミ捕獲。 |
5.3 床面スロープと施工時の落とし穴
- 水使用エリア: 1/50〜1/100程度の水流れ勾配を確保。
- ドライエリア: 1/100〜1/200程度の微小勾配または専用集水マスを設置。
- 注意点（施工不備・剥離）: 引き渡し前の「散水テスト」で凹み水溜まりを検証。また異種素材（金属パネル・塗床・コンクリート）の膨張差による剥離を防ぐため、伸縮追従目地シールを適切に施工します。

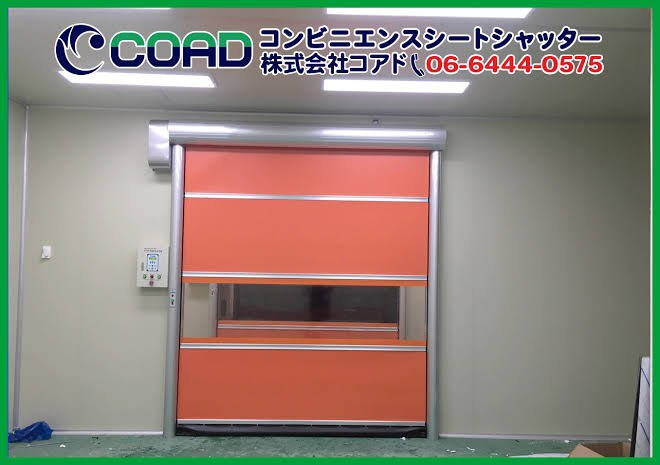

6. HACCP対応施設シャッターの基本機能と制御・運用
HACCP対応の食品倉庫や工場におけるシャッターは、「外部からの害虫・ホコリの侵入防止」「温度管理の維持」「交差汚染の防止」を達成するための重要設備です。一般的な重量シャッターではなく、密閉性・速結性に優れた機能性シャッターが採用されます。
6.1 HACCP対応シャッターに求められる4つの主要機能
- 高速開閉による開放時間の最小化
- 機能: 毎秒1.5m〜3.0mの高速で自動開閉。
- 効果: 開口部の開放時間を極限まで短くし、外気の流入や害虫・ホコリの進入リスクを低減。
- 高い気密性と隙間対策（サイドブラシ・ジッパー構造）
- 機能: レール部や下部の隙間に隙間風防止ブラシや高密閉ジッパー、密着ゴムリップを配置。
- 効果: 陽圧空調のエア漏れを防ぎ、微細な虫のすきま侵入を防止。
- 清掃性と抗菌・防カビ・防虫素材
- 機能: シート生地に抗菌・防カビ・防虫（UVカット）加工済みの高耐久PVC（塩化ビニル）シートやステンレスフレームを採用。
- 効果: 水洗いや拭き上げ消毒が容易で、シャッター自体が細菌発生源になるのを防止。
- 非接触センサー連動による交差汚染防止
- 機能: 手動スイッチではなく、床埋め込み式ループセンサー、人感・車載センサー、足踏み（フット）スイッチなどで作動。
- 効果: 作業者やフォークリフトドライバーが直接手でスイッチに触れる必要がなく、接触感染を防ぐ。
6.2 HACCP環境で使われる主な制御・運用方法
| システム・制御 | 概要と衛生上の役割 |
|---|---|
| インターロック（二重シャッター）制御 | 2重のシャッター（またはドア）を連動させ、「一方のシャッターが完全に閉まるまで、もう一方は開かない」仕組み。前室をエアロック化し、外気を直接作業エリアに入れない。 |
| エアカーテン連動制御 | シャッターの上昇動作と同時に強風のエアカーテンを自動噴射し、開口部に空気の壁を作って虫の侵入をダブルでブロック。 |
| 非常用バックアップ（安全機能） | 万が一の停電時や非常時には手動操作（非常解放レバー）または非常用電源で容易に開放・避難可能にする。 |
7. シャッター主要メーカーの特徴・機能比較と選定チェックリスト
日本のHACCP対応高速シートシャッター市場では、小松電機産業、文化シヤッター、三和シヤッター工業の3社がトップシェアを誇ります。メーカーごとに強みや構造的特徴が異なるため、自社施設の優先課題（気密性・自己復帰性・耐久性・衛生管理）に合わせて選定することが重要です。
7.1 主要メーカー3社の特徴と強み
1. 小松電機産業（製品名：門番 / MONBAN）
高速シートシャッターのパイオニアであり、工場・物流施設における圧倒的な実績を持ちます。
- 主な特徴:
- 「パイプレス」と高い気密性: シートに金属パイプを使わず、パイプ抜けや損傷のリスクを排除。高気密ジッパー構造（パイプレスタイプ）により高い防虫・防塵性能を発揮。
- 自動自己復帰機能: フォークリフトなどがシートに衝突してレールから脱落しても、開閉動作時に自動でレール内に復帰する構造（事故による修繕コストと停止時間を大幅削減）。
- 衛生特化仕様: 駆動部や配管をオールステンレス化した食品工場専用モデルが充実。
2. 文化シヤッター（製品名：エア・キーパー 大飛快強 / エア・キーパー シリーズ）
建材総合メーカーならではの総合力と、防虫・省エネ性能に強みがあります。
- 主な特徴:
- 優れたシール構造: シート両端の「ジッパー構造」と「特殊気密構造」により、高い耐風圧性能と隙間風防止を両立。
- 豊富なシートバリエーション: 昆虫が光を感じる波長をカットした「防虫オレンジ/イエローシート」や、結露・防寒対策用の「保温断熱シート」など、環境に応じた選択肢が豊富。
- スマート連動: エアカーテンや空調システム、AGV（自動搬送車）とのシステム連動制御が得意。
3. 三和シヤッター工業（製品名：クイックセーバー / クイックセーバーV）
堅牢性と施工・アフターメンテナンス体制の網羅性に定評があります。
- 主な特徴:
- 高耐久性と安定動作: 強風環境（屋外バース近くなど）に強く、大型開口部でも安定して高速動作する剛性の高さ。
- 自己復帰モデル（クイックセーバーV）: 衝突時にシートが脱落して衝撃を吸収し、上昇時に自動復帰する安全設計。
- 全国メンテナンス網: 日本全国に広がるサービス拠点により、24時間365日の緊急修理・点検対応力が強み。
7.2 HACCP対応シャッターの選定チェックリスト
施設や設置場所（ゾーン）に応じて、以下のポイントを比較・検討して選定します。
| 評価ポイント | チェック内容 | 推奨仕様・選定基準 |
|---|---|---|
| 設置場所（室内/屋外） | 風圧の影響を受けるか | ・屋外近く: 耐風圧性能の高いフレーム・パイプ入りまたは高強度ジッパー型。 ・室内前室: 高気密・高速度（毎秒2m以上）を最優先。 |
| 破損リスク（車両頻度） | リフト等の衝突可能性 | フォークリフトが多用される場所では「自動自己復帰機能」が必須。 |
| 衛生レベル（水洗い） | 消毒・水洗いを行うか | 枠体・カバー類をオールステンレス（SUS304）仕様に指定。 |
| 防虫・遮光対策 | 虫の飛来や直射日光 | 防虫加工シート（オレンジ・イエロー）や透明窓の位置・有無の調整。 |
| 他設備とのインターロック | 二重制御やセンサー連携 | インターロック基板内蔵の有無、AGV通信対応、エアカーテン連動。 |
8. シャッターの価格相場・施工費用およびコストダウン手法
HACCP対応の高速シートシャッターを1台導入（または交換改修）する場合の費用相場は、標準的な室内サイズ（W2.5m × H2.5m〜3.0m程度）で1台あたり「総額 150万円 〜 300万円程度（税抜）」が目安となります。
設置場所（屋外/室内）、衛生仕様（ステンレス枠など）、安全機能（自己復帰等）の有無によって価格帯が大きく変動します。
8.1 仕様別の費用相場（1台あたり・税抜）
| 仕様タイプ | 特徴・主な設置場所 | 本体価格目安 | 設置施工費＋電気工事費 | 合計概算費用 |
|---|---|---|---|---|
| 標準・高気密モデル | 室内間仕切り用、防虫シート、センサー付き | 100万 〜 160万円 | 30万 〜 50万円 | 130万 〜 210万円 |
| 高衛生・ステンレス仕様 | 食品加工場・水洗いエリア用（オールSUS枠、防水） | 150万 〜 230万円 | 35万 〜 55万円 | 185万 〜 285万円 |
| 衝突自己復帰・高耐風モデル | フォークリフト頻出ライン、屋外バース隣接部 | 180万 〜 280万円 | 40万 〜 60万円 | 220万 〜 340万円 |
| 冷凍・冷蔵対応（防霜）モデル | 保温断熱シート、シート内部ヒーター内蔵 | 220万 〜 350万円 | 45万 〜 70万円 | 265万 〜 420万円 |
8.2 工事費の内訳と加算要素
施工費用には単なる本体取り付けだけでなく、HACCP環境や安全運用に必要な以下の工程が含まれます。
- 基本設置施工費（約20万円〜30万円）: 本体フレーム組み立て、シート吊り込み、アンカー固定。
- 一次・二次電気工事費（約10万円〜20万円）: 制御盤への電源引き込み、インターロック配線、各種センサー（ループコイル、人感、光電など）結線。
- 既存シャッター撤去・処分費（既存交換の場合: 約10万円〜15万円）: 古いシャッターの解体、搬出、産業廃棄物処理費用。
8.3 オプション・連動制御による追加コスト
- インターロック制御（二重シャッター連動）: ＋10万円 〜 20万円（連動制御盤・配線費）
- エアカーテン連動: ＋15万円 〜 30万円（エアカーテン本体＋連動リレー）
- AGV・AMR（自動搬送車）無線連携: ＋10万円 〜 25万円（通信インターフェース基板）
8.4 導入時のコストダウンのポイント
複数台を一括発注することで施工班の回送費や電気工事の基本料金を共通化でき、1台あたりの施工単価を10〜15%程度抑えることが可能です。また、防虫シート単体の性能だけでなく「衝突時の自己復帰機能」をつけることで、導入後の修繕・メンテナンス費用を含めたライフサイクルコストを大幅に引き下げることができます。
